上海玉兆：立式加工中心加工誤差如何系統排查？
來源：暫無 瀏覽量：載入中...發布時間：2025.12.25
在精密制造中，加工誤差會影響到產品合格率與交付周期。當立式加工中心出現尺寸超差、形位公差不合格或表面粗糙等問題時，操作人員常陷入“憑經驗”試錯的困境：是換刀具?調程序?還是報修?這種碎片化應對耗時，還可能掩蓋真正的問題根源。要高效解決誤差問題，必須建立系統化排查思維，從設備、工藝到環境審視，才能準確定位并根除隱患。
系統化思維是高效解決加工誤差的關鍵
加工誤差并非孤立事件，而是機床狀態、刀具性能、工藝參數和外部條件共同作用的結果。只關注某一環節，往往治標不治本。例如，重復出現的尺寸漂移，可能是熱變形導致，也可能是絲杠預拉伸失效;而表面振紋，既可能源于主軸動平衡不良，也可能因切削參數不合理引發共振。因此，必須構建一個結構化的排查框架，避免盲目操作，提升問題解決效率。
構建從機床、刀具到工藝的完整排查框架
1. 機床本體狀態：檢查導軌、絲杠、軸承是否磨損或潤滑不足;主軸跳動是否超標;各軸反向間隙是否在允許范圍;機床水平是否偏移。
2. 刀具與夾具系統：確認刀具是否磨損、破損或裝夾不牢;刀柄是否潔凈、無損傷;夾具是否松動、定位不準;工件是否變形或裝夾應力過大。
3. 加工工藝參數：評估切削速度、進給量、切深是否合理;刀具路徑是否存在急加減速或拐角振刀;冷卻是否充分，尤其對深孔或難加工材料。
4. 環境與材料因素：車間溫度變化是否劇烈，導致機床熱變形;工件材料硬度是否均勻，有無內應力;切削液濃度與流量是否達標。
實戰排查：遵循由簡到繁的診斷流程
建議按“外部→內部、靜態→動態、簡單→復雜”的順序進行：
1. 復現問題：使用相同程序、刀具和工件重復加工，確認誤差是否穩定出現。
2. 檢查夾具與工件：確認工件定位基準是否一致，夾緊力是否均勻，有無松動。
3. 檢查刀具系統：更換新刀具和刀柄，排除刀具磨損或裝夾不良的影響。
4. 簡化程序測試：運行簡單輪廓程序(如方形或圓形)，觀察是否仍有誤差，判斷是否為編程或控制問題。
5. 檢測機床精度：使用千分表、球桿儀或激光干涉儀檢測各軸定位精度、重復定位精度及反向間隙。
6. 監控加工過程：觀察切削狀態，是否有異常振動、噪音或切屑形態異常。
海天精工：內置精度維持與智能診斷如何減少誤差發生

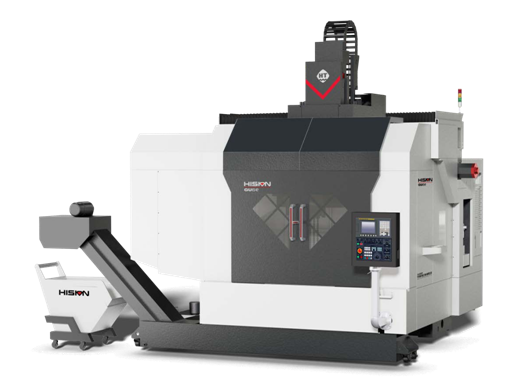

以龍門立式加工中心GU6Ⅱ為例，該設備在設計上充分考慮了長期加工中的精度穩定性。其床身與立柱采用灰鑄鐵整體鑄造，內部加強筋布局合理，具備優異的剛性和抗振性，有效抑制切削過程中的變形與振動。橫梁為整體一體式結構，導軌跨距大，主軸中心到Z軸導軌面距離短，大幅降低翻轉力矩，提升Z向剛性，減少因切削力導致的讓刀誤差。
GU6Ⅱ配備主軸恒溫冷卻系統，有效控制主軸溫升，避免因熱伸長引發的Z向尺寸漂移。X/Y軸采用進口重載滾柱導軌，承載能力強，精度保持性好;Z軸為中頻淬硬滑動導軌，兼具剛性與吸震性，適合重切削工況。三軸絲杠均采用兩端固定預拉伸結構，有效抵消熱膨脹影響，確保長時間運行下的定位精度。
此外，設備標配FANUC 0i系統，支持主軸同軸環形編碼器反饋，確保剛性攻絲的同步精度。液壓系統集成主軸松刀與滑枕平衡功能，Z軸雙油缸+蓄能器設計，動態響應快，減少啟停時的下沉誤差。這些設計從源頭降低了常見誤差的發生概率，為穩定生產提供硬件保障。
加工誤差的解決，既依賴于嚴謹的排查方法，也離不開高可靠性的設備基礎。上海玉兆精密機械通過高效的設備以及專業的服務，幫助用戶減少因設備本身缺陷導致的精度問題。當操作人員掌握系統化排查流程，并依托穩定可靠的機床平臺，才能真正實現從“被動修錯”到“主動防錯”的轉變，持續提升制造質量與生產效率。
