上海玉兆：臥式加工中心夾具快速裝夾方法解析

來源：暫無 瀏覽量：載入中...發布時間：2025.11.17

  在機械制造的高精度與高效率并重的背景下，生產線的每一次裝夾，都直接影響加工精度與節拍效率。對于需要頻繁加工箱體、閥體、結構件的制造企業而言，如何在不減少精度的前提下，實現夾具的快速裝夾，已成為優化生產成本與提升加工穩定性的關鍵環節。

  一、臥式加工中心夾具的作用與要求

  1.夾具對加工的影響

  在臥式加工中心中，夾具不僅承擔著固定工件的功能，更決定了工件的空間定位與重復加工精度。合理的夾具結構能減少裝夾誤差，保持加工面之間的幾何關系一致。夾具定位精度的穩定性，還直接關系到機床在多工位、多面加工中的一致性與加工節拍的平衡。若夾具設計不當，可能導致孔系偏移、面度誤差增大，從而影響整批零件的裝配精度。

  2.臥式加工中心夾具的特殊要求

  由于臥式結構天然具備高剛性和重力方向合理分布的優勢，其夾具需同時滿足高精度、多面加工與快速換裝的要求。夾具需具有高重復定位性、低變形率以及高耐用性，特別在進行四面加工時，夾具與工作臺的配合公差尤為重要。液壓、氣動快速鎖緊機構逐漸成為主流應用，既保證了裝夾速度，又確保了夾持力穩定。

  3.海天臥式加工中心的優勢

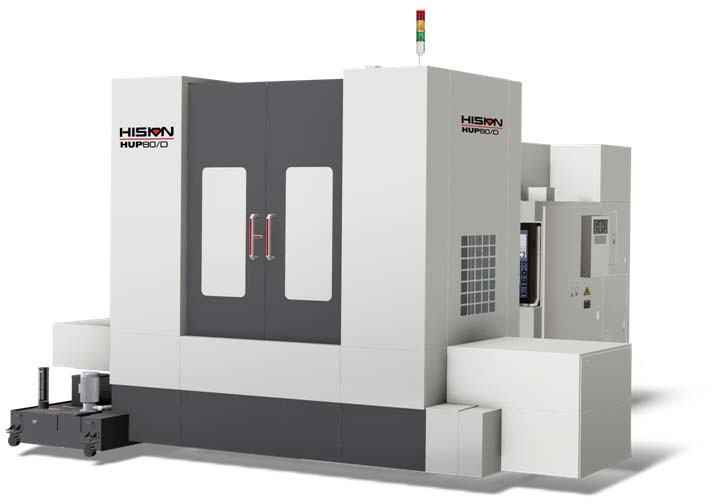

  在結構層面，上海玉兆精密機械有限公司代理與使用的海天系列臥式加工中心(如HUPe80/D、HUP125等)，具備優異的多面加工與裝夾兼容性。以HUPe80/D為例，其T型床身與正掛箱布局為夾具提供了穩定支撐，三軸采用高剛性滾柱導軌，使夾具裝夾時受力均勻，不易產生偏差。再加上B軸旋轉工作臺，可在一次裝夾中完成零件的四面加工，大幅減少二次裝夾帶來的定位誤差。

  二、常見快速裝夾夾具類型與應用場景

  在臥式加工中心應用中，夾具類型的選擇取決于工件形態、精度要求與加工節拍。

  1、模塊化夾具系統：適用于中小批量生產，通過標準化模塊拼接實現快速組裝與更換。

  2、液壓自動夾具：利用液壓系統實現快速鎖緊，常用于箱體類零件，可與機床液壓系統聯動。

  3、雙工位夾具：可同時夾持兩個零件，實現并行加工，用于HUP125等帶雙交換工作臺的機型。

  4、重載組合夾具：適合礦山機械、軌道交通零件的加工，通過多點支撐減少變形風險。

  例如，海天H100TD臥式加工中心采用高剛性結構與伺服驅動系統，可匹配液壓快速夾具，實現一次裝夾完成多面銑削、鏜削、鉆孔等工序，提升工序銜接效率。

  三、快速裝夾的關鍵技術

  快速裝夾的實現，離不開夾具結構與機床控制系統的協同配合。

  預定位結構設計：通過錐銷、定位塊等元件實現精確定位，減少人工調整時間。

  液壓鎖緊與檢測聯動：部分機型配備液壓系統與傳感監測，可實時檢測夾緊狀態，避免夾具松動。

  潤滑與冷卻系統配合：HUPe80/D及HPC1000均采用恒溫冷卻系統與稀油潤滑結構，減少因熱變形造成的夾具偏移。

  排屑與清潔設計：快速排屑裝置可在裝夾間隙自動清理殘屑，保持夾具表面清潔，提高重復定位精度。

  這種系統化的夾具裝夾方案，讓操作人員能夠在較短時間內完成零件裝夾，縮短輔助時間，同時保障穩定的加工質量。

  四、快速裝夾的常見問題與解決方案

  1.定位精度偏差

  由于夾具定位銷磨損、導軌積屑或裝夾面未清潔，容易導致工件定位偏移。解決方案是定期校驗夾具定位精度，并使用高硬度定位銷及自動吹屑功能，減少人為誤差。

  2.工件變形

  薄壁或大型箱體零件在夾緊過程中容易因受力不均而變形。應選用帶可調支撐的夾具或液壓恒壓系統，使夾緊力均勻分布，防止零件受擠壓產生應力變形。

  夾具快速裝夾不僅是一種操作技巧，更是機床設計與應用理念的體現。上海玉兆精密機械有限公司在多年實踐中，已將高效夾具技術與自有機型性能深度融合。每一款臥式加工中心都兼顧加工效率、結構剛性與操作便利性。其配備的液壓、冷卻與排屑系統，為快速裝夾提供了可靠保障。
